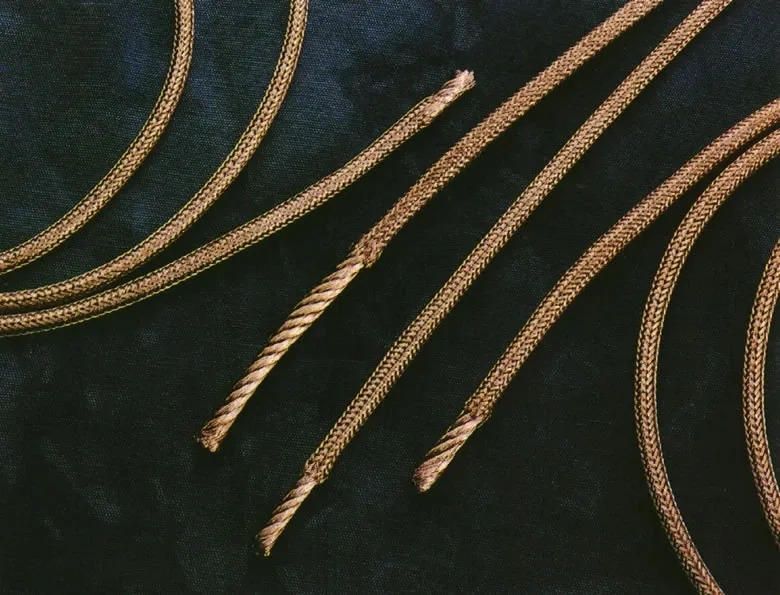

Cables redondos acordonados, con funda
Características: Cables redondos acordonados, con una funda trenzada con cobre extra flexible similar a lo indicado en la norma DIN 46440.
Se puede fabricar cualquier otra formación con hilos desde 0.05 hasta 0.15 mm de Ø. Con estas formaciones se consiguen unos cables con una sección efectiva mayor a la conseguida normalmente con el diámetro correspondiente.
Calidad del cobre Cu ETP-1 o OF-Cu (EN 13602) sin recubrimiento o estañado.
Composiciones habituales de los cables redondos acordonados con funda
[ sección ] mm² | [ sección efectiva ] mm² | [ cable ] | [ funda ] | [ Ø total ] mm | [ peso ± 12%] g/m |
| 0.50 | 0.51 | 4x32x0.05 | 8x4x0.10 | 1.10 | 5.1 |
| 0.75 | 0.77 | 7x38x0.05 | 8x4x0.10 | 1.40 | 7.7 |
| 1.00 | 1.02 | 7x38x0.05 | 16x4x0.10 | 1.50 | 10.2 |
| 1.50 | 1.53 | 7x75x0.05 | 16x4x0.10 | 1.90 | 15.3 |
| 2.50 | 3.08 | 7x93x0.07 | 16x4x0.10 | 2.90 | 30.8 |
| 4.00 | 4.60 | 7x3x48x0.07 | 24x4x0.10 | 3.40 | 46.- |
| 6.00 | 6.99 | 7x5x45x0.07 | 24x4x0.10 | 4.10 | 69.9 |
| 8.00 | 8.90 | 7x7x42x0.07 | 24x4x0.10 | 4.70 | 89.- |
